外観


フロントマスク

搭載するFDDによりフロントマスクの印象がかなり印象が異なります。FDDはモデル30がTEAC製:FD-55B-06-U、とモデル10、20は松下製:JA-551を搭載しています。

PC-100SFでは左ドライブ側にNEC製HDD:D5124、FDDもFD-55F-46Uになっています。

中国向けOEMのZD-3100ではモールドも別形状になっていてZD-3100HではHDDの配置がPC-100SF比で反対になっています。

PC-100

モデル30

モデル20


PC-100SF/3


ZD-3100(中国向けOEM製品)

ZD-3100(F)

ZD-3100H


背面

背面にはRS-232C、プリンタ、RGBと拡張スロットが3スロットあります。1スロットにはカラーボードが入ることが前提の為、実質利用可能なスロットは2スロットになります。カバーをとるともう1スロットありますが漢字ROMが刺さっています。RAMも追加したいしHDDも内蔵したい、FM音源も必要・・・とスロットが足りないのが悩みです。


キーボード

キーボードの外観は一見すると同時期に発売されたPC-8801mkⅡと酷似していますが厚みが全く異なります。

ZD-3100では本体同様にモールドが別設計されています。

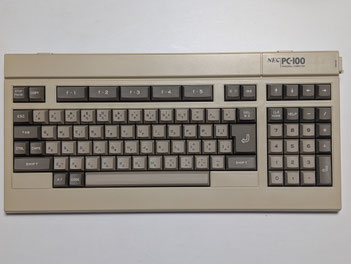

PC-100キーボード

PC-8801mkⅡキーボードとの比較

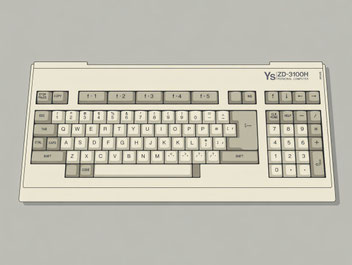

ZD-3100キーボード
